耐火電纜

　　耐火電纜是指在火焰燃燒情況下能夠保持一定時間安全運行的電纜。我國國家標準GB12666.6（等同IEC331）將耐火試驗分A、B兩種級別，A級火焰溫度950~1000℃，持續供火時間90min，B級火焰溫度750~800℃，持續供火時間90min，整個試驗期間，試樣應承受產品規定的額定電壓值。耐火電纜廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方，例如，消防設備及緊急向?qū)舻葢?yīng)急設施的供電線路和控制線路。0.6/1kV玻璃絲云母帶聚氯乙烯組合絕緣耐火控制電纜，0.6/1kV玻璃絲云母帶乙丙橡皮組合絕緣低鹵耐火電力電纜，0.6/1kV玻璃絲云母帶乙丙橡皮組合絕緣低鹵耐火控制電纜，0.6/1kV及以下耐火交聯電纜。我廠耐火系列產品具有以下特點：一是電纜的耐火性能除了通過B級耐炎試驗外，還能夠通過A級耐火試驗，即我廠可根據用戶需要，提供不同級別的耐火電纜。二是電纜除了具有耐火特性外，還具有阻燃電纜的阻燃性能，即通過GB12666.5《成束電線電纜燃燒試驗》A類或C類成束燃燒試驗。三是除了提供耐火電纜外，我廠還可以提供耐火電纜接頭及現場服務。本公司產品電力電纜和控制電纜性能均符合國家GB12706-2002標準（等效IEC502標準）和GB9330-88標準號,阻燃及耐火特性分別符合GB/T18380、GB/T19216.11-2003、以及IEC332-3、IEC331、IEC754和IEC1034標準要求。

　　耐火指在火焰燃燒情況下能保持一定時間的運行，即保持電路的完整性，該類型電纜在火焰中具有一定時間的供電能力。

　　耐火電纜按國家實驗標準（GB12666-99）可分為二個等級：NHA、NHB；在一般產品命名中，NHA通常用GNH表示，屬稱高耐火電纜。NHB在一般耐火產品中表示為NH。

　　耐火電纜在火災發生時能持續工作（傳送電流和信號），其本身延燃與否不在考核之列。阻燃電纜在火災發生時很快中止工作，其功能在于難燃和不波及能自熄。耐火電纜750～800℃的火焰燃燒中維持180分鐘正常運行。

　　防火電纜實際上是另一類型的耐火電纜。它是以銅質為導電線芯，以無縫銅管為護套，以無機礦物質氧化鎂為絕緣的材料組制而成

　　由于整體都是無機材料構成，因此，整個防火電纜既不燃燒，也不延燃。而且能經受火燒。經試驗表明：在火焰800～900℃中燒2小時，電纜一直正常通電運行，在1000℃的火焰下燃燒30分鐘仍然完好無損，繼續正常運行。一般正常工作溫度為250℃，能安全可靠運行。

　　另外，這類防火電纜又稱為礦物電纜（國際上稱MI電纜）

　　該文章轉自[中國廢舊物資網]原文地址：http://news.feijiu.net/html/20086/14/151718823.html

　　耐火電纜的分級和特性及選用原則

　　摘要:目前,我國阻燃、耐火電纜的標準均為推薦性的測試方法標準,各標準之間相互獨立,缺乏溝通和協調,往往按各個標準單獨考核,缺乏銜接。最近,公安部發布了強制性標準GA306-2001《阻燃及耐火電纜:塑料絕緣阻燃及耐火電纜分級和要求》,對耐火電纜進行了分級,并對耐火電纜的發煙量及煙氣毒性作了綜合性的規定,本文就此標準對耐火電纜的特性進行了分析。

　　1引言信息來自:輸配電設備網

　　耐火電纜是在火災發生時,仍能保證線路在一定時間里正常通電,以滿足萬一發生火災時通道的照明、應急廣播、防火報警裝置、自動消防設施及其它應急設備的正常供電,使人員及時疏散。在火災發生期間,它還應具備發煙量小、煙氣毒性低等特點。

　　信息來自:輸配電設備網

　　我國耐火電纜的標準均為推薦性的測試方法類的國家標準,不利于在消防安全監督檢查工作中使用,根據世界貿易組織的貿易協定,在消防安全領域可以制定強制性的國家標準,我國也在組織制定阻燃制品的通用性國家標準。

　　近年來,公共場所火災中人員傷亡較大,主要原因是使用了大量的易燃可燃材料及燃燒時產生大量的煙霧和毒性氣體。由于我國人口眾多,公共場所人員密度較大,在公共場所火災中80%的人員死亡是因?yàn)槲肓擞卸救紵龤怏w所致,燃燒時產生大量的煙霧也不利于人員的疏散。最近,公安部發布了強制性標準GA306-2001《阻燃及耐火電纜:塑料絕緣阻燃及耐火電纜分級和要求》,對耐火電纜進行了分級,并對耐火電纜的發煙量及煙氣毒性作了具體的規定,進一步完善了我國阻燃及耐火電纜的標準體系,將對推廣和應用阻燃、高效、無公害的阻燃、耐火電纜起到一個推進作用。

　　2耐火電纜的分級

　　耐火電纜主要有耐火電力電纜、耐火控制電纜和耐火建筑用電線等幾類。根據公安部GA306-2001《阻燃及耐火電纜:塑料絕緣阻燃及耐火電纜分級和要求》標準,將耐火電纜分為四級:

　　其中:A類電纜試驗火焰溫度為950～1000°C,B類電纜試驗火焰溫度為750～800°C。耐火四級為普通型耐火電纜,只要通過GB/T12666.6規定的耐火試驗即可;而耐火一、二、三級電纜除了應通過GB?T12666.6規定的耐火試驗外,還應通過相應的煙密度和煙氣毒性試驗,即電纜在火災情況下,除了能正常供電外,還具備低煙、低毒的特性,用戶可根據需要進行選擇。

　　3耐火電纜的結構

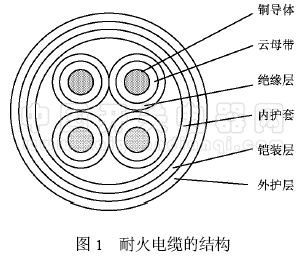

　　一般的耐火電纜是在銅導體和絕緣層之間繞包若干層云母帶作為耐火層。云母帶是以玻璃絲布為骨架,用有機硅漆粘合云母紙,并經烘焙后制成。其熔點為1200～1300°C。絕緣材料與普通電纜相同;填充、繞包材料根據需要,可采用普通材料或阻燃型材料;鎧裝材料為鍍鋅鋼絲或鍍鋅鋼帶等;護套材料耐火四級可選用阻燃聚氯乙烯等,而耐火一級～三級電纜應選擇低煙、低鹵(無鹵)、低毒性護套材料。耐火電纜結構如圖1所示。

　　4耐火電纜的耐火特性

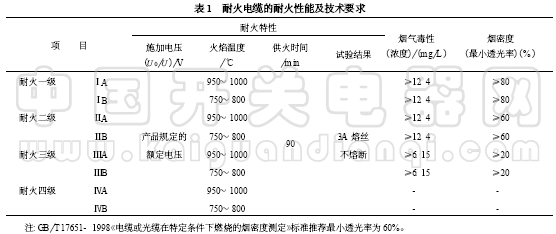

　　耐火電纜的耐火性能及技術要求根據GA306-2001標準,主要特性見表1。

　　由于電纜行業目前尚無電纜的煙氣毒性試驗方法的標準,煙氣毒性只能按GA132-1996《材料產煙毒性分級》標準,即以一組實驗用小鼠在規定的煙氣濃度中進行30min的吸入染毒試驗,若小鼠在染毒期內(包括染毒后1h內)無死亡,則判定在此級別下麻醉性合格;若小鼠在染毒30min后無死亡及體重?zé)o下降或體重雖有下降,但三天內能恢復或超過試驗時平均體重,則判定在此級別下刺激性合格,以麻醉性和刺激性皆合格,確定其安全級別。耐火電纜產煙毒性應達到該標準中規定的準安全級(ZA2、ZA3級)要求。煙密度按GB?T17651.2規定的方法進行試驗。

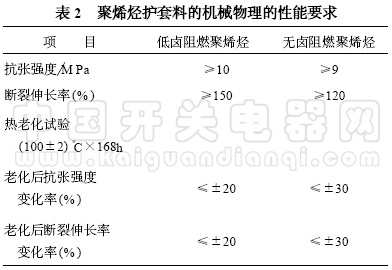

　　耐火一級、二級電纜護套一般應選用無鹵、低毒阻燃聚烯烴材料,耐火三級電纜護套可選擇低鹵阻燃聚烯烴材料,其性能應符合表2規定。

　　最近,新版本IEC60331-1999《在火焰條件下電纜或光纜的線路完整性試驗》標準規定,試驗時間為90min,供火溫度仍為750～800°C,而提高試驗溫度的建議尚在考慮中,我國耐火電纜的試驗標準若等同采用該IEC標準,火焰溫度將統一為750～800°C。5耐火電纜的選用

　　(1)要選擇有消防局頒發的消防產品生產許可證的產品,這些廠家的耐火電纜都通過了消防部門的抽樣檢驗和質量保證體系的檢查,產品質量一般比較穩定,比沒有取得生產資格的廠家臨時生產的耐火電纜質量要好。為了保證產品質量,也可要求生產廠家對耐火電纜的耐火特性進行試驗,以證明該批電纜達到了標準要求。

　　(2)根據使用場所的重要性和火災后的危害程度,合理選擇耐火電纜的類別。GB50217-1994《電力工程電纜設計規范》中規定,對比較重要的場合(如:發電廠等明敷多根電纜配置中,或位于油管、熔化金屬濺落等可能涉及的場所),可選擇耐火A類,其余情況且為少量電纜配置時,可采用耐火B(yǎng)類。

　　(3)耐火電纜主要用于消防設備、報警設備和應急電源等裝置,額定電壓一般不超過1000V,耐火電力電纜額定電壓為0.6?1kV、耐火控制電纜額定電壓為450/750V;建筑用耐火電線額定電壓為450/750V及以下。由于火災時現場溫度較高,考慮到導體電阻升高的問題,在選擇導體截面時,應提高一檔導體截面。信息請登陸:輸配電設備網

　　(4)礦物絕緣電纜(MI電纜)是由銅導體、無機礦物絕緣層(氧化鎂等)和銅(或不銹鋼)護套構成,長期工作溫度可達250°C,并能經受1000°C,3h的耐火試驗,具有耐高溫、防爆、耐機械損傷等特點。礦物絕緣電纜由無機材料組成,不存在老化,在周圍著火的情況下,不會放出煙霧及有毒、有害的氣體,可在安全要求特高、特殊消防系統等要害部位及各種條件惡劣的危險區域中使用。但其價格昂貴、接頭復雜、施工麻煩等,也使該電纜的使用受到了一定的限制。信息來源:http://tede.cn

　　(5)耐火電纜只是在一定的火源和時間等條件下具有耐火特性,若是在嚴酷的火災情況下,敷設時應考慮實施附加的阻燃、耐火防護,例如施加防火涂料、防火包帶或安置于阻燃槽盒中。為了防止電纜的著火蔓延,還應實施必要的阻火分隔,以防止在火情嚴重時火災蔓延。

　　(6)耐火電纜是在導體外繞包多層云母帶作耐火層,而它的絕緣和護套不一定有阻燃性,當發生火災時,耐火電纜的絕緣和護套等高聚物會起火燃燒,這樣又起到了延燃火勢的作用,給電纜的安全使用帶來了不利因素,因此,選用電纜時,應充分考慮電纜的阻燃性。

　　(7)由于耐火電纜是在火災狀態下使用,而含鹵素元素的耐火電纜(如聚氯乙烯材料)在火焰燃燒時會產生大量的毒氣、腐蝕性氣體及煙霧,對人員的逃離和救災人員的搶救工作危害極大。所以,在地鐵、船舶、核電站、石油平臺、銀行、大型圖書館和室內公共場所等重要場合,應選用低鹵(無鹵)、低煙、低毒性的耐火電纜,以減少火災時產生有毒(酸)性氣體的危害。

　　6結束語

　　隨著我國阻燃技術的不斷發展,阻燃及耐火電纜的技術水平也在逐步提高,為了確保公共場所等重要場合的消防安全問題,應推廣選用阻燃性能好、低煙、低毒,對環境無污染的耐火電纜。
