硅橡膠電纜
硅橡膠電纜說明
1硅橡膠電纜是絕緣和保護層材料采用專用于電纜的硅橡膠，提高電纜柔軟特性和防腐、耐高溫特性等優點的電線電纜。適用于環境惡劣的交流額定電壓450-750V移動或固定裝置。
一、硅橡膠電纜使用特性
1.交流額定電壓：U0/U450/750KV
2.最高工作溫度：180℃最低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
3.電纜安裝敷設溫度應不低于-20℃。
4.電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍
二、硅橡膠電纜執行標準
Q/HHTZH004.2阻燃耐火特性試驗執行GB12666-90標準
三、硅橡膠電纜型號及名稱
KGG
硅橡膠絕緣和護套控制電纜
KGGP
硅橡膠絕緣和護套銅絲編織屏蔽控制電纜
KGGR
硅橡膠絕緣和護套控制軟電纜
KGGRP
硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜
KGGRP1
硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜
四、硅橡膠電纜特點及用途
硅橡膠電纜適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，硅橡膠電纜具有較好的熱穩定性，能在高溫、低溫、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。
備注：1如需阻燃型硅橡膠電纜，型號前加ZR。
1、額定電壓220kV聚乙烯絕緣電力電纜的型號和名稱:
YJLW02-交聯聚乙烯絕緣皺紋鋁套或焊接皺紋鋁套聚氯乙稀護套電力電纜
YJLW03-交聯聚乙烯絕緣皺紋鋁套或焊接皺紋鋁套聚乙稀護套電力電纜
YJLW02-Z-交聯聚乙烯絕緣皺紋鋁套或焊接皺紋鋁套聚氯乙稀護套縱向阻水電力電纜
YJLW03-Z-交聯聚乙烯絕緣皺紋鋁套或焊接皺紋鋁套聚乙稀護套縱向阻水電力電纜
YJQ02-交聯聚乙烯絕緣鉛套聚氯乙稀護套電力電纜
YJQ03-交聯聚乙烯絕緣鉛套聚乙稀護套電力電纜
YJQ02-Z-交聯聚乙烯絕緣鉛套聚氯乙稀護套縱向阻水電力電纜
YJQ03-交聯聚乙烯絕緣鉛套聚乙稀護套縱向阻水電力電纜
2、66kV~220kV交聯聚乙烯絕緣電力電纜允許的額定電壓U0、U、Um值
電纜名稱U0(kV)U(kV)Um(kV)
66kV電纜50.66656/72.5
110kV電纜6411073/126
220kV電纜127220145/252
其中：
U：電纜設計時用的導體之間的額定電壓(線電壓)
U0：電纜設計用的導體與屏蔽或金屬屏蔽之間的額定電壓(相電壓)
Um：設備最高電壓(使用設備的系統最高電壓的最大值)
3、為什么要計算電纜允許長期載流量?影響長期載流量的因素有哪些?
載流量是指一條電纜線路在輸送電能時所通過的電流量，在熱穩定條件下，當電纜導體達到長期允許工作溫度時的電纜載流量稱為電纜長期允許載流量。
在實際工程中，可根據需要參考電纜在不同環境和條件下的長期允許載流量，選擇不同型號的電纜，并確定所需電纜的數量和電纜的敷設形式。因此，計算電纜的長期允許載流量具有十分重要的意義。影響電纜長期允許載流量的因素主要：
(1)電纜導體的長期允許工作溫度，此溫度越高，電纜的長期允許載流量越大;
(2)電纜所處環境的溫度，周圍空氣、土壤等溫度不同，允許載流量也不同;
(3)電纜導體截面積，導體截面積越大，它的允許載流量越大;
(4)電纜導體材料的電阻系數，電阻系數越大，允許載流量越小;
(5)電纜周圍環境熱阻，熱阻越大，散熱越慢，載流量越小。

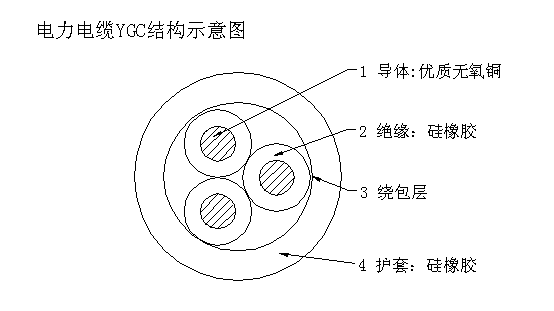

4、電纜的基本結構如何?各部分各起什么作用?
電纜的基本結構主要包括導體、絕緣層和保護層三部分。
導體具有較高的導電性，提供電流通路，傳輸電能;
絕緣層是用于將導體與相鄰導體保護隔離，要求具有較高的絕緣強度，耐高溫;
保護層分為內護層和外護層，它保護絕緣層不受外力的損傷和防止水分及潮氣的侵入，應具有較好的密封性和一定的機械強度。
5、采用電力電纜與采用架空線相比有何優點?
(1)占地面積小，作地下敷設不占地面空間，不受路面建筑物的影響，也不要求在路面架設桿榙和導線，易于向城市供電而使市容整齊美觀。
(2)對人身比較安全。
(3)供電可靠，不受外界的影響，不會產生如雷擊、風害、掛冰、風箏和鳥害等，造成如架空線的短路和接地等故障。
(4)做地下敷設，比較隱蔽，宜于戰備。
(5)運行比較簡單方便，維護工作量少。
(6)電纜的電容較大，有利于提高電力系統的功率因數
